TETRA DIB-R5

REDE DE COMUNICAÇÃO TRUNKING DIGITAL

A família de estações base DIB-R5 é um componente do sistema de rádio móvel TETRA ACCESSNET-T IP e garante a cobertura de rádio móvel poderosa e confiável em uma área específica. Suportando TETRA Release 2 e TETRA Enhanced Data Service (TEDS), a estação base DIB-R5 é uma solução de comunicação crítica atrativa para qualquer ambiente onde a

disponibilidade e velocidade de comunicação sejam as principais prioridades. Se você acha que o sistema Hytera DIB-R5 TETRA pode ser a solução para sua organização, fale hoje com um dos nossos Parceiros Hytera sobre suas necessidades individuais.

Recurso TETRA Enhanced Data Services (TEDS)

O ACCESSNET®-T IP oferece suporte a serviços integrados de voz e dados. Muitos aplicativos de dados de missão crítica já estão em uso globalmente graças ao ACCESSNET®-T IP. Os TEDS são a sua resposta para o fornecimento de aplicativos que exigem dados e são totalmente suportados pela família DIB-R5. O DIB-R5 é classificado para uma largura de banda de canal de até 150 kHz para suportar altas taxas de dados. As unidades de canal DIB-R5 (transceptores) podem ser configuradas para suportar modulação de voz TETRA 1 PSK e TETRA 2 QAM para TEDS. Isso simplifica o manuseio de peças sobressalentes e permite uma atualização pós-TEDS.

Funções versáteis do DIB-R5 TETRA

DIB-R5 Compacto

O DIB-R5 compacto é uma versão menor de duas portadoras com um combinador híbrido integrado. Ao ocupar uma área modesta e sua capacidade de caber em um rack de 19 ", os custos de instalação são minimizados e o transporte para o local é simplificado

confiabilidade

Se o DIB-R5 estiver isolado do resto da rede, ele ainda pode fornecer a maioria de suas funções no modo de backup local. Recursos relacionados à segurança, como criptografia de interface remota e autenticação, ainda estarão ativados.
Todos os módulos podem ser duplicados e são hot swap. Cada estação base suporta redundância de link de transmissão e pode ser conectada a dois nós de comutação. Locais com cargas pesadas podem ser equipados com até quatro canais de controle (SCCH) para fornecer capacidade adicional para sinalização, mensagens de texto ou atualizações de localização.
O DIB-R5 pode trabalhar com sincronização baseada em GPS / Galileo / Glonass ou sem sincronização baseada em satélite se eles não estiverem disponíveis. Isso fornece comunicações confiáveis, mesmo em áreas subterrâneas ou dentro de edifícios, sem a necessidade de um sinal de satélite.

Desempenho RF

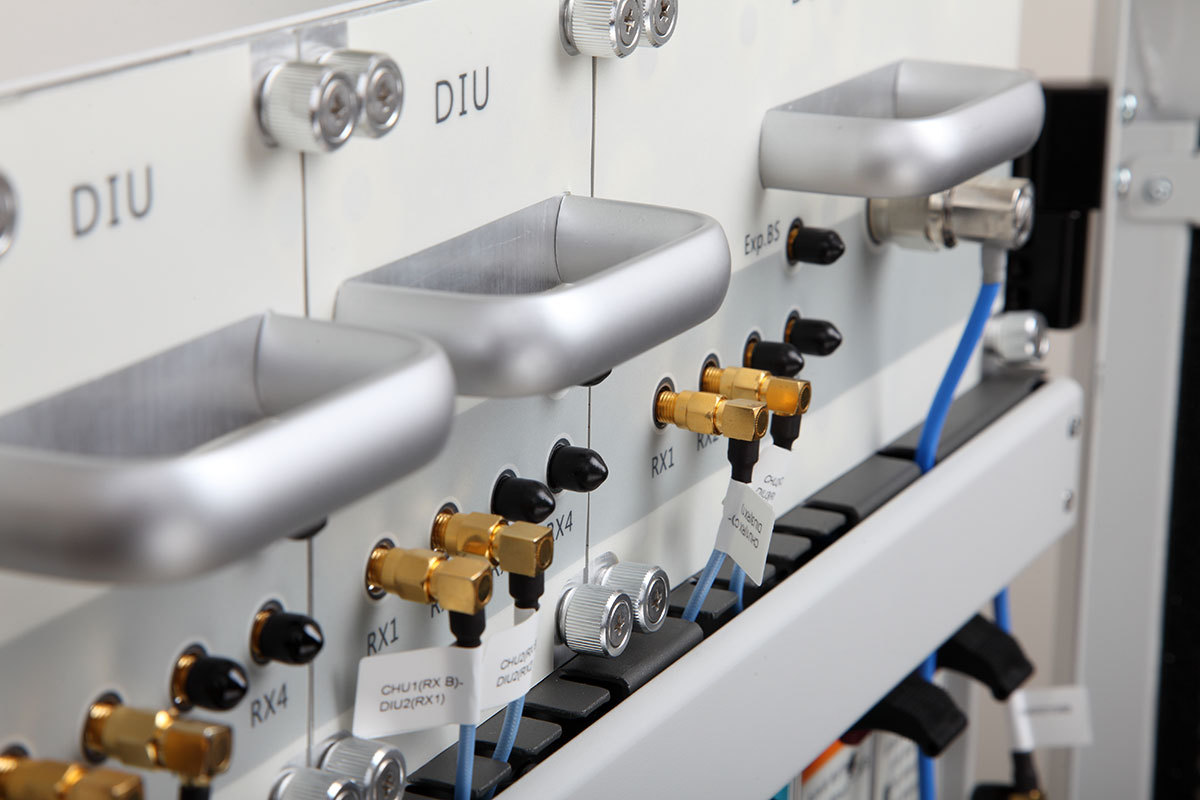

O DIB-R5 suporta diversidade de receptor de 3 vias (Rx) e alta sensibilidade para otimizar as características de rádio da estação base, reduzindo o número de estações base necessárias para cobrir uma determinada área. Várias configurações de sistemas de distribuição de RF são suportadas, incluindo o combinador de cavidade sintonizado por motor, que permite mudanças remotas de frequência.
Com sua alta potência de saída PSK de 25 W modulada com o combinador de cavidade no conector da antena, uma cobertura confiável é garantida. Até quatro compartimentos RF são suportados em um rack e até oito compartimentos com um rack de extensão (DIB-R5 avançado).

DIB-R5 Advanced

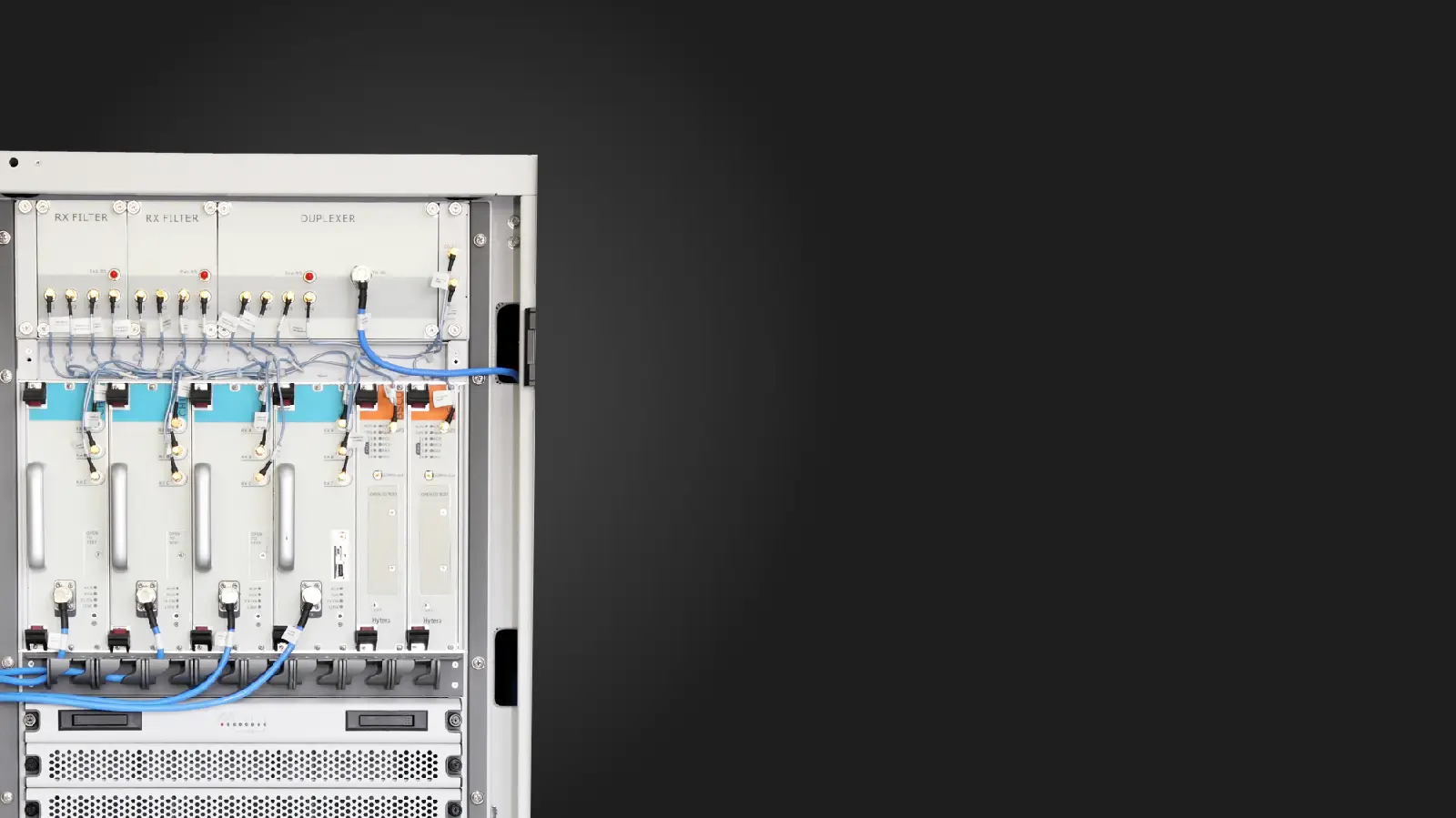

A estação base DIB-R5 avançada tem um design modular e flexível. Os componentes principais são as unidades de canal (transceptores), a unidade de controle da estação base, a fonte de alimentação e o equipamento de filtro de RF.
Com base nos requisitos de capacidade, até quatro unidades de canal podem ser localizadas em um rack e até oito compartimentos com uma extensão de rack. Todos os componentes são acessíveis pela parte frontal do sistema e são facilmente substituídos. Os cabos de RF e de alimentação são conectados na parte superior do gabinete.
A conexão ao switch é feita via Ethernet / IP ou por E1. Módulos de fonte de alimentação de 48 VCC e 110/230 VCA fornecem flexibilidade para se adaptar a qualquer ambiente existente. Além disso, a estação base foi projetada para suportar uma ampla faixa de temperatura de -30 ° C a + 55 ° C em situações em que o aquecimento ou ar condicionado de uma sala de equipamentos está com defeito.
